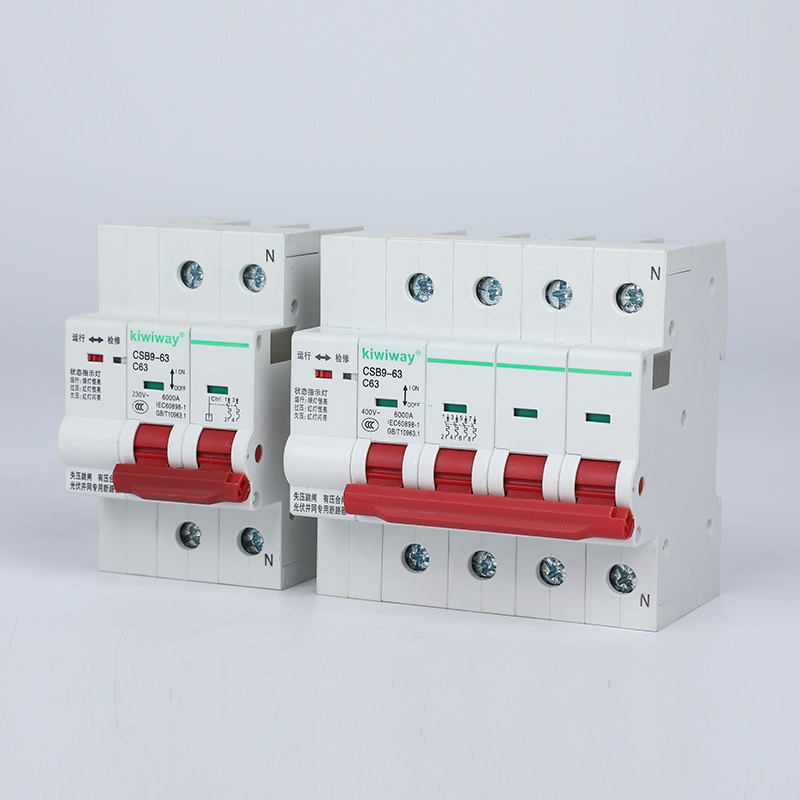

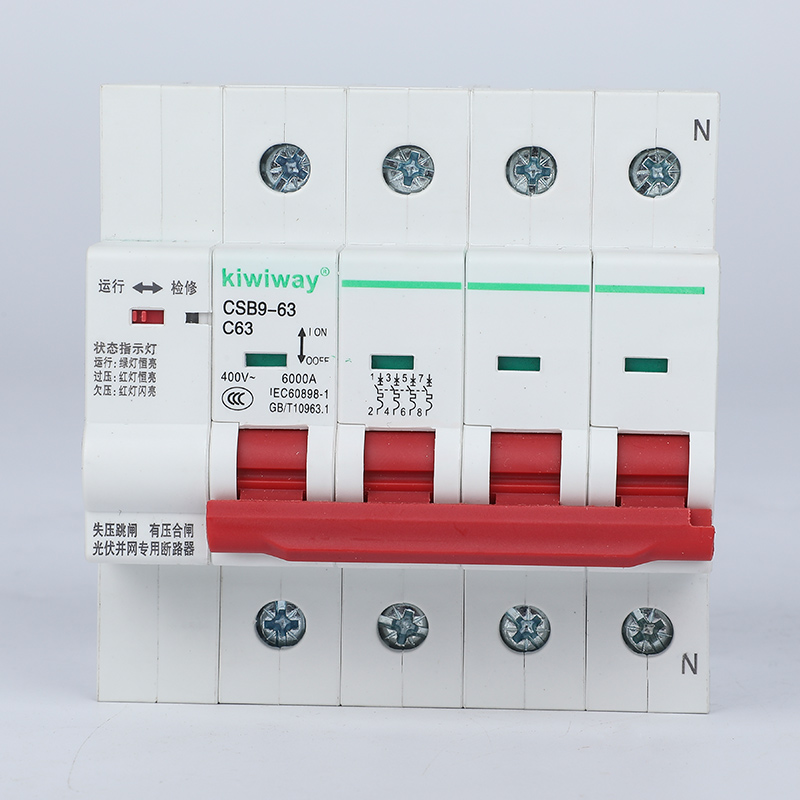

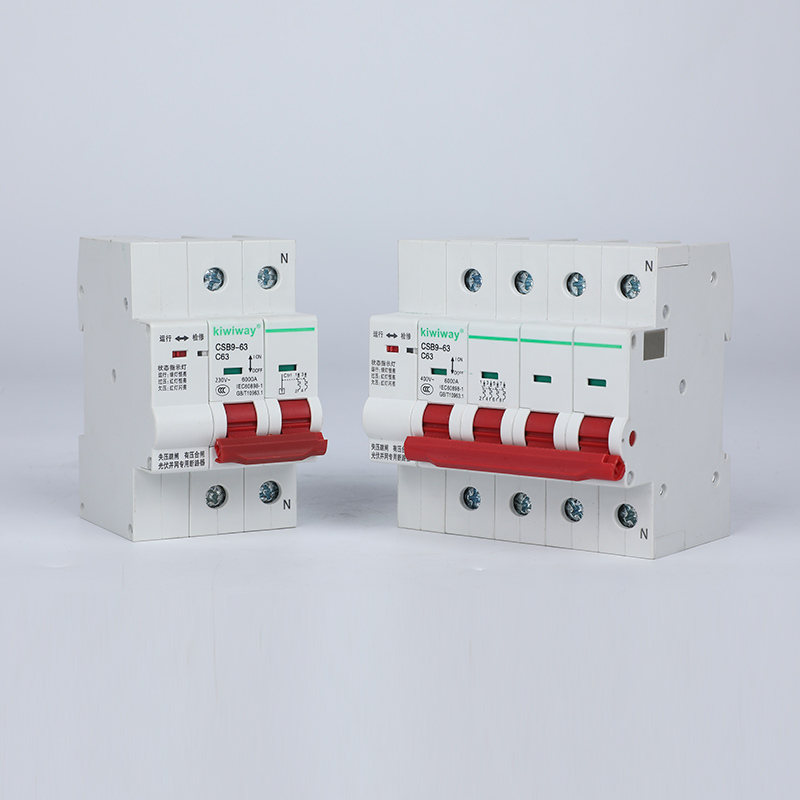

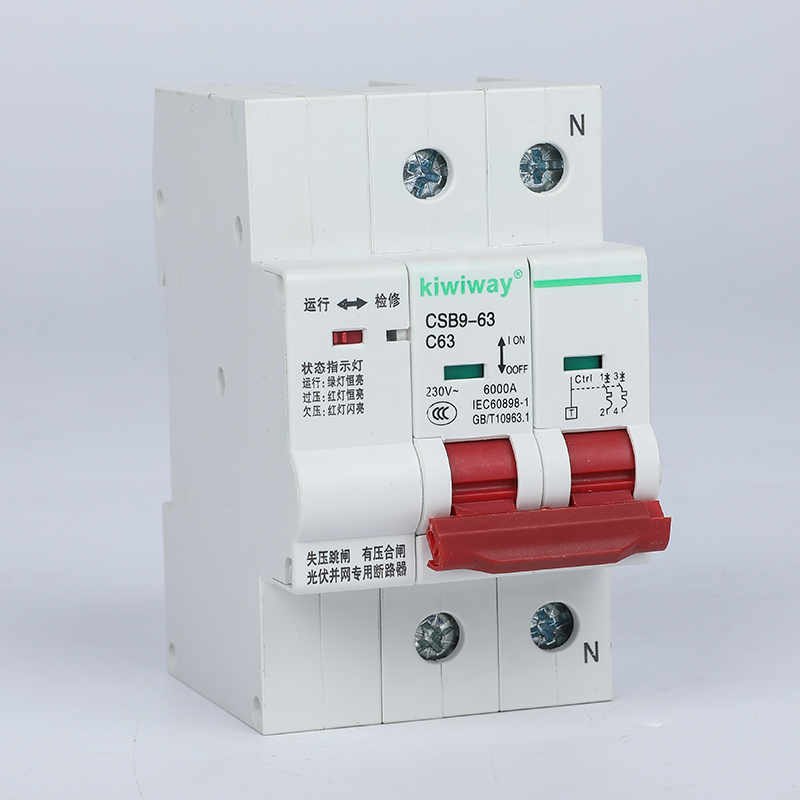

CSB9 光伏自動重合閘

 **電網公司用電信息采集管理系統，根據用戶用電賬戶的余額情況，由預付費電表試試分閘合閘控制的外置斷路器。斷路器而定絕緣電壓500V，適用于交流50Hz，而定工作電壓230V/400V，額定控制電壓AC220V，而定電流80A以下的線路中。

    CSB9 光伏自動重合閘斷路器（又名光伏斷路器），適用于太陽能光伏并網及信息采集。產品具有 失壓跳閘、過壓保護、欠壓保護、過載保護和短路保護功能。工作電壓220V/380V，而定電流80A及以下線路中。

產品符合以下標準:

GB10963.1《電氣附件--家用及類似場所用過電流保護斷路器 第1部分：用于交流的斷路器》

GB14048.1《低壓開關設備和控制設備第1部分:總則》

GB14048.2《低壓開關設備和控制設備第1部分:斷路器》

GB/T19334《低壓開關設備和控制設備的尺寸在成套開關設備和控制設備中作電器機械支承的標準安裝軌》

GB/T21706《模數化終端組合電器》

產品特點：

·超小體積：控制部分采用單模組設計,寬度僅18mm；

·功能強大：欠費自動分閘,繳費自動合閘;具有快速脫扣功能(欠費脫扣保持有效防止人為合閘竊電)；

·動作迅速：操作機構對斷路器的合閘時間小雨2s,分閘速度小于0.6s；

·性能可靠：機械壽命高達 20000次,相較國內外產品提高一倍以上；

·高安全性：分段能力高Icu=10kA；

·傳動可靠：采用內軸傳動,有效保證2P及以上斷路器可靠同步合閘；

·兼容性好：外形及安裝符合模數化終端組合電器標準,導軌式安裝,互換方便；

·節能環保：功耗低;全部采用環保材料,符合RoHS要求；

·適應性強：適用于-40℃-70℃

產品結構與工作原理：

·CSB9-80AP智能控制預付費電能表用外置斷路器控制部分的電路采用高速CPU，通過檢測預付費電表賬戶余額的輸出狀態來控制斷路器的分閘合閘狀態，并對斷路器的分合閘狀態進行反饋，控制電路對數字信息具有很強的處理能力，是一般MPU的處理能力的20倍，采用了精密抗干擾能力的處理芯片，對各種干擾有著很強的抗擾能力。控制部分的機構采用電機和齒輪組合機構，通過齒輪機構帶動斷路器內軸，實現斷路器的分合閘控制，具有高可靠性和長使用壽命。

控制功能特點：

· 斷路器控制信號采用AC220V，控制單元供電從控制信號線取電，分合閘動作時從相線短暫用電。

· 斷路器反饋信號采用AC220V，當斷路器處于合閘狀態時，反饋電平為AC220V，當斷路器處于分閘狀態時，反饋端無反饋信號；單相斷路器反饋信號從相線取電，三相斷路器反饋信號從三相電取電，任缺一相時仍能正常反饋。

· 斷路器控制模式分遠程全自動控制方式和遠程半自動控制方式，即"自動"方式和"手動"方式，可通過斷路器面板上的模式開關進行設置；

· 斷路器配備分閘掛鎖孔，在斷路器進線端帶電時，對付在側進行店里維護或維修時，分閘掛鎖后，防止人為誤操作合閘引起事故和電力故障；

· 斷路器控制電路的電源采用內取電，無需用戶外接電源，直接從斷路器內部的相線和零線取電。

· 單相斷路器進線端左側接L，右側接N；三相四線斷路器進線端從左到右依次為1,3,5，N即產品的右側接零線；

· 產品的控制信號端和反饋信號端有防插反裝置，控制信號線和反饋線為專用全密封線、具有防插反功能；

· 斷路器正面設有紅色控制信號指示燈，當控制信號為AC220V時，指示燈亮，當控制信號為0V時，指示燈滅，易識別當前電能表的控制狀態。

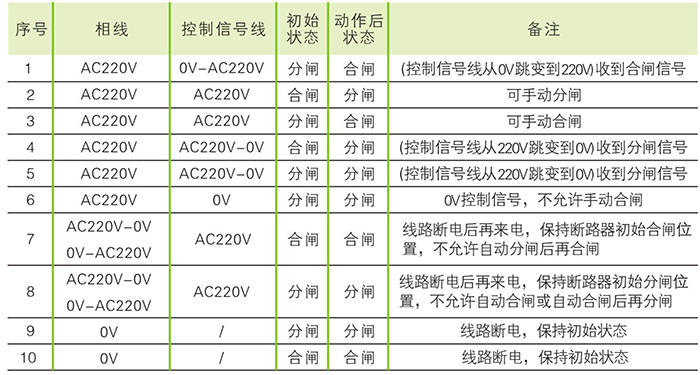

· 遠程全自動控制方式的斷路器控制信號和動作狀態滿足下表要求，遠程半自動控制方式的斷路器滿足下表序號1之外的所有要求。

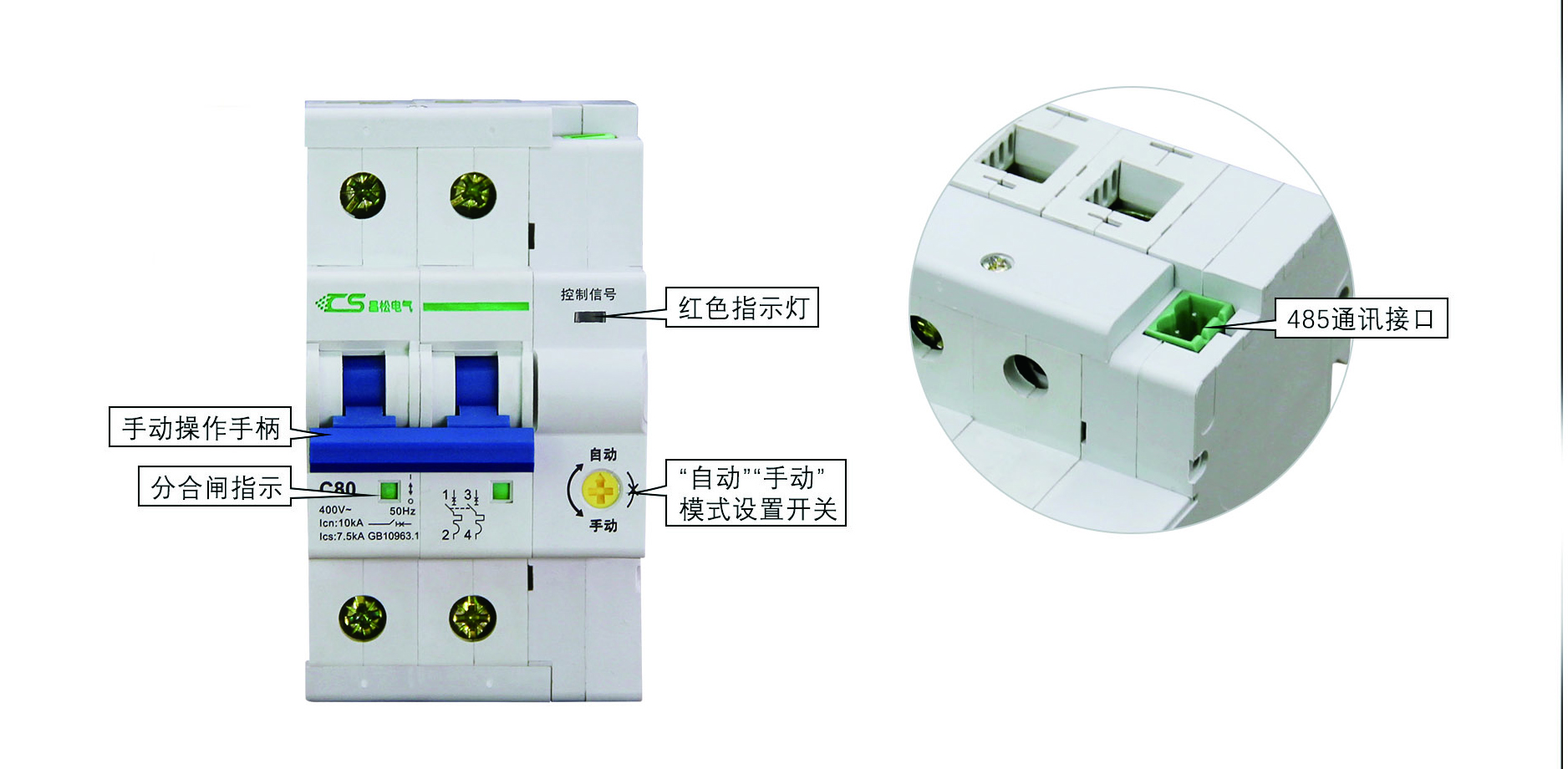

控制面板說明:

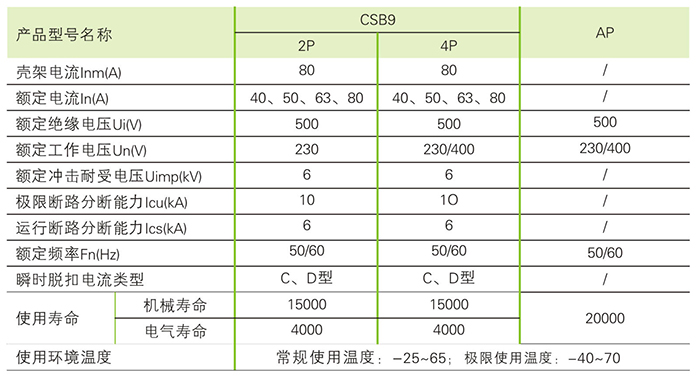

技術參數:
