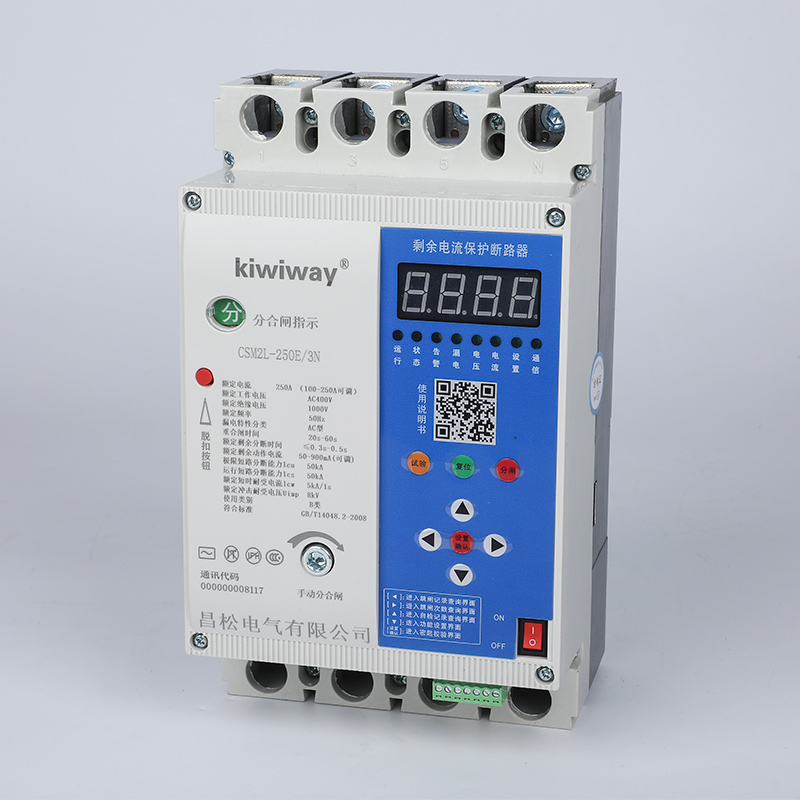

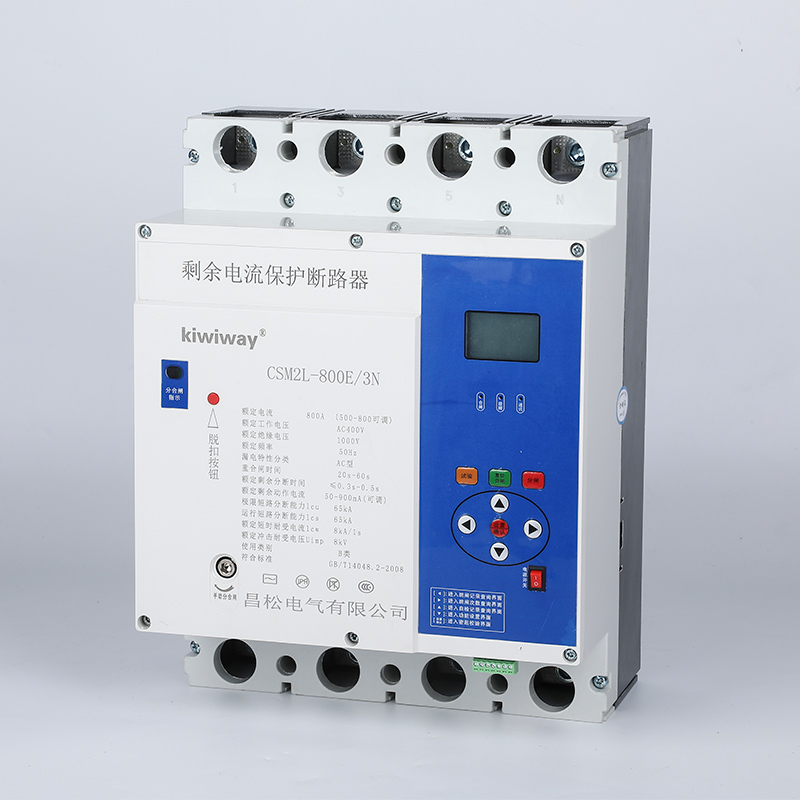

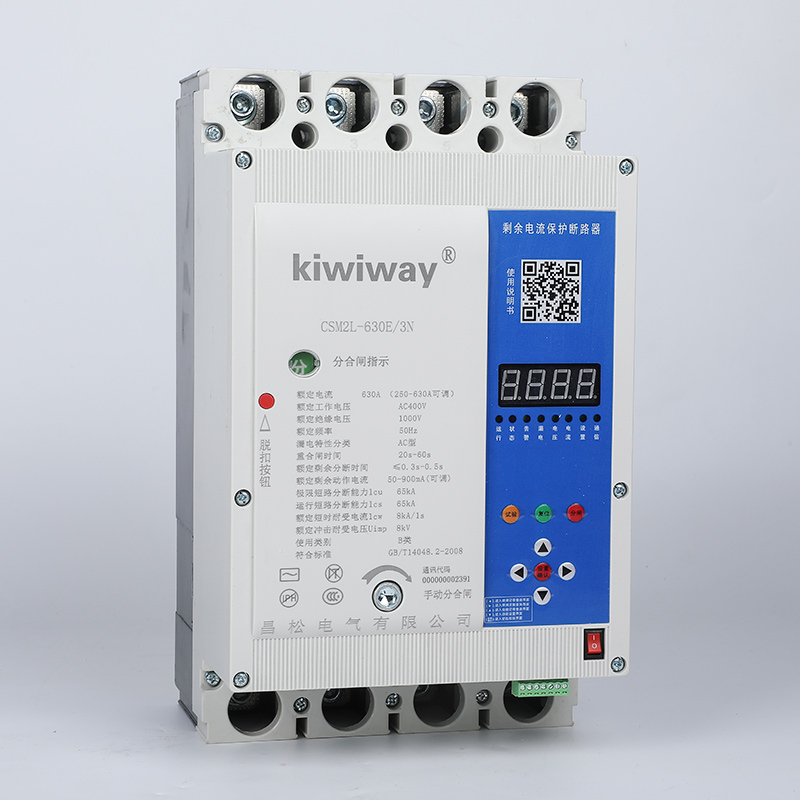

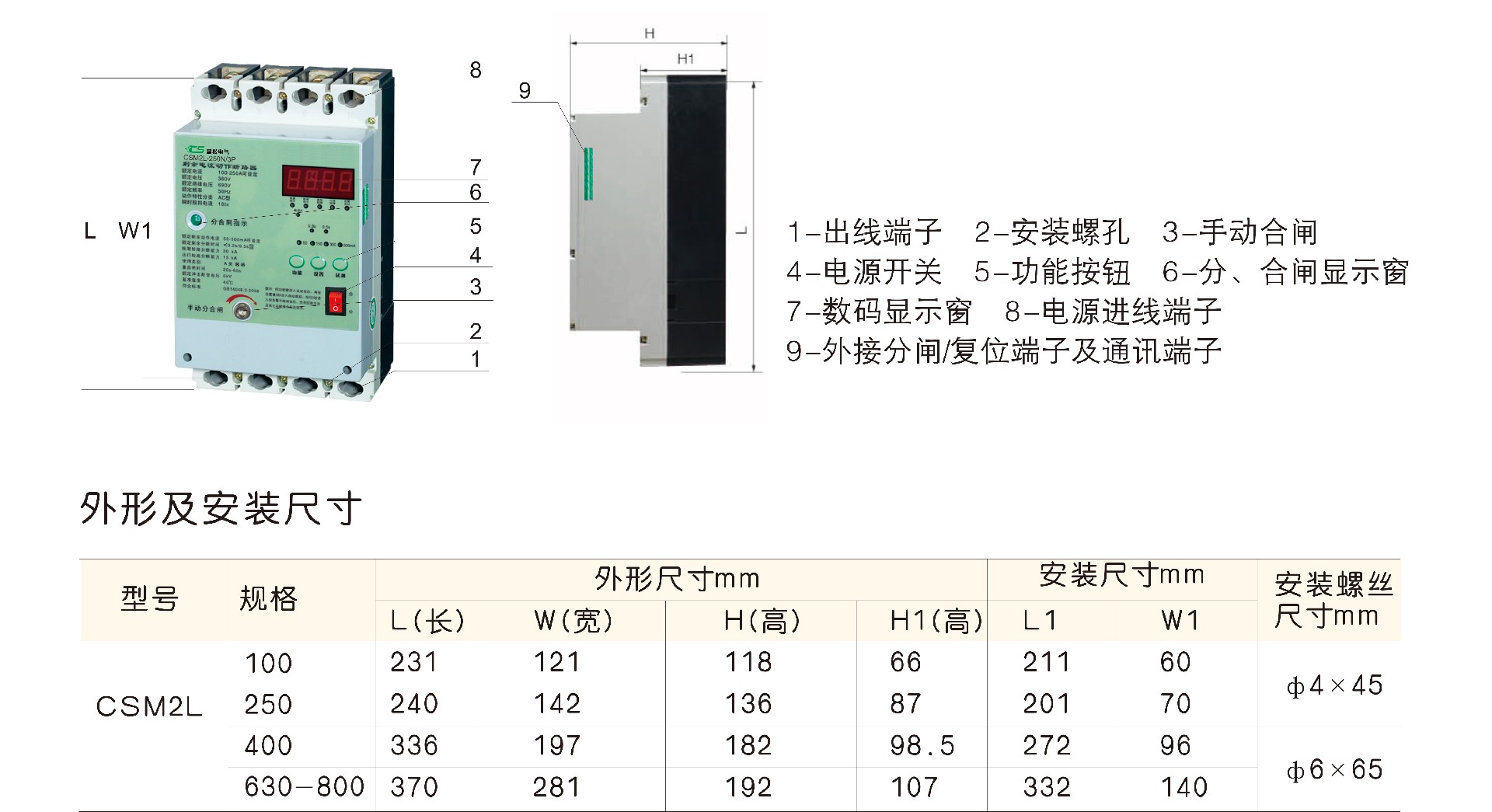

CSM2L 光伏自動重合閘

概述

CSM2L系列電子式高分?jǐn)嗍Ｓ嚯娏鲃幼鲾嗦菲?簡稱智能漏電自動重合閘斷路器)的設計思想來源 于安裝在非專業人員無法觸及的無人設施，如城網農網改造的電表箱(計量箱)和低壓JP柜(配電變壓器 綜合配電柜），高山轉播臺，基站，獨立設備，動力箱、交通燈系統的配電盤。產品具有剩余電流顯示， 實時負載電流顯示各相電壓顯示產品分合閘指示時間顯示和故障查詢等功能。顯示方式為（中文液晶屏 顯示)和(數碼管顯示)兩種，用戶可根據需要自行選擇，還具有剩余電流欠電壓、過電壓、缺相故障引 起的剩余電流動作斷路器斷開后自動重合閘功能。該產品適用于交流50Hz,額定絕緣電壓1000V額定工 作電壓400V額定電流40A、800A的三相四線中性點直接接地(TT)配電網絡。用于提供間接接觸保護；防止因設備絕緣損壞產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路的過載和短路; 對線路的過壓欠壓、缺相、電源側斷零具有保護功能。

產品符臺以下標準:

●GB14048.2-2008《低壓開關設備和控制設備》；

●GB13955-2005《剩余電流動作保護裝鼓裝和運行》；

●GB/T22710 2008《低壓斷路器用電子式控制器》；

功能及特點

●釆用高性能32位微控制器(MCU)12位ADC釆樣.實時進行信號處理和智能控制；

●液晶中文顯示，中文提示實現人機界面指示.操作簡便；

●剩余電流(漏電)保護，剩余電流檔位可在線整定，具有一次重合閘功能；

●高貢敏度自動跟蹤檔位方式，可實時監測跟蹤線路剩余電流，自動調節檔位，保證產品的投運率和 可靠性；

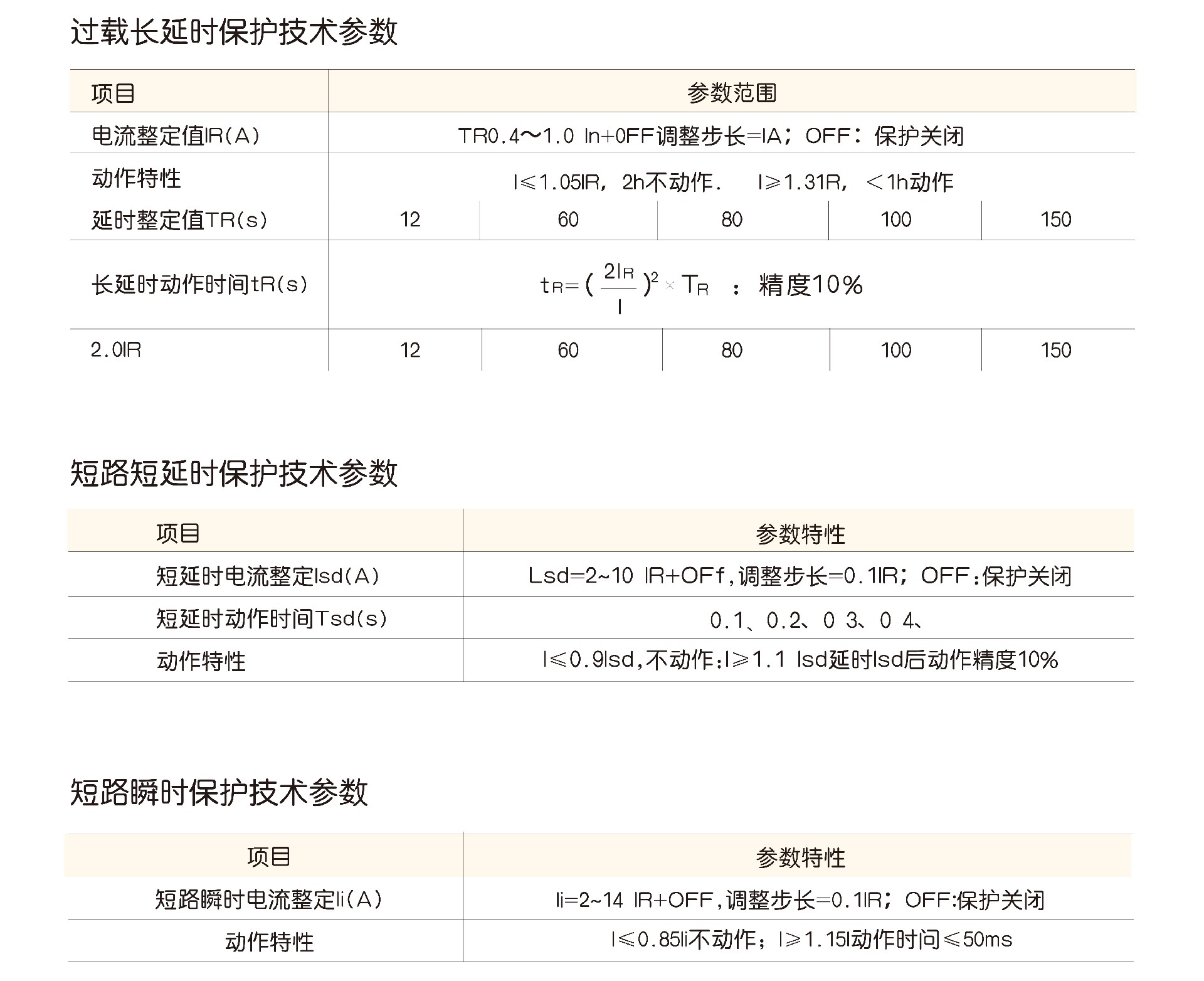

●長延時短延時和瞬時三段保護，自生電工作，采用電子式脫扣，與電源電壓無關；

●具有高分?jǐn)嗄芰ΓＷC線路短路保護的可靠性；

●大電流瞬時脫扣功能，當斷路器閉合時，遇短路大電流（>20lnm)，斷路器由電磁脫扣器機構直接脫扣；

●過壓保護.欠壓保護缺相保護開關上端斷零保護、開端失壓脫扣功能、送電自動重合閘功能；

●線路剩余電流、三相電源電壓負荷電流，實時時鐘顯示；

●保護功能及參數可在線設置修改；

參跳閘類型(剩余電流閉鎖過載、欠壓、過壓、缺相、斷零、失)識別顯示故障相別，并可存儲查詢、刪除;

●網絡型具有通信功能，可實現遙信、遙測、遙控遙調；

●具有與電表通訊相同規約，實現與電表網絡并網；

●RS485接□、具有無源遠距離操作功能；

使用環境和安裝條件:

●周圍環境空氣溫度5°C?+40°C,

●周圍環境相對空氣濕度：環境溫度為+40°C時，相對濕度<50%, 20°C時允許達到90%;并考慮到因溫度變化偶爾發生在產品表面上的凝露，

●海拔高度；≤2000米;污染等級，3級；

●安裝類別；III；

●電源正弦波畸變應小于5%;

●安裝位置應通風散熱條件良好，

●安裝場所的外磁場在任何方向不超過地磁場的5倍，無沖擊震動、無腐蝕性氣體、無易燃易爆氣體、 無雨雪侵襲，無導電粉塵，

●安裝方式可垂直安裝(即豎裝)亦可水平安裝(即橫裝)，接線方式1、3 5 N端子接電源倒，2、4、6、 N端子接負載側.與垂直面的傾斜度不超過5°。

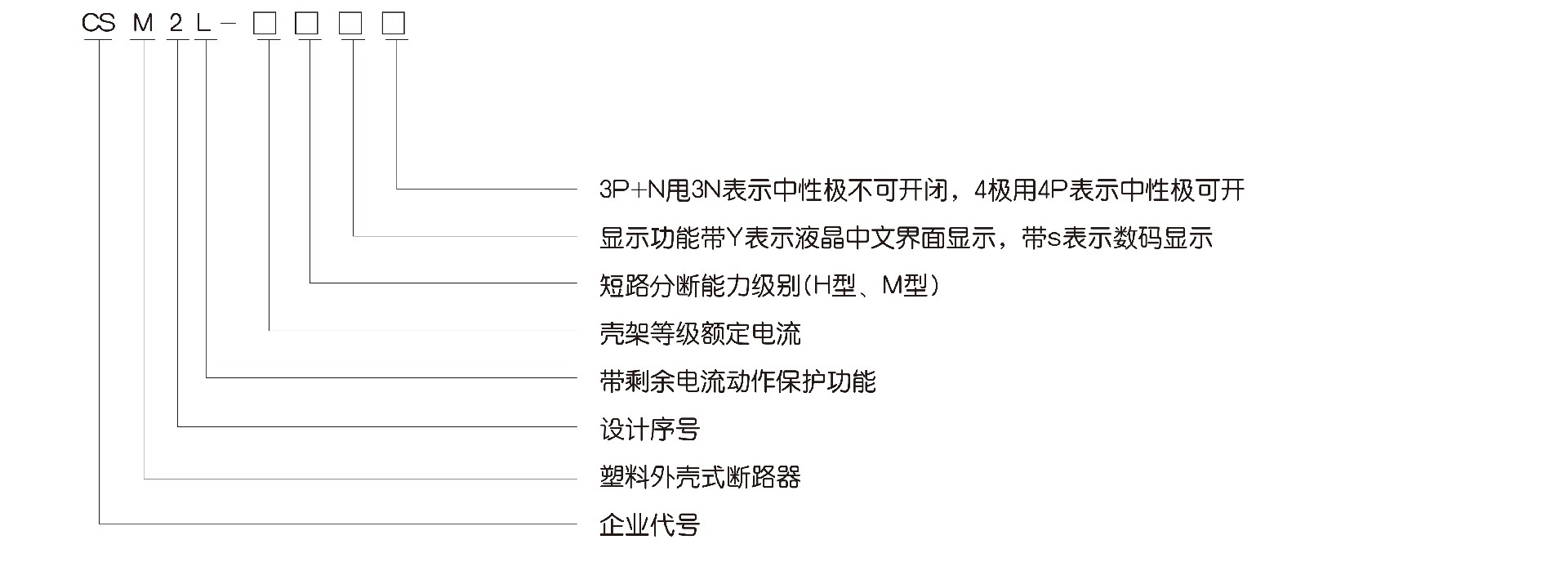

型號及其含義

產品相關符號

In:額定電流                   Uiv:欠電壓整定值

le:剩余電流保護整定值             TIV:欠電壓保護時間整定值

Te:剩余電流保護時間整定值         te:剩余漏電動作時間

IR:長延時整定電流值               TR:長延時動作時間

TR:長延時動作時間整定值           tsd:短延時動作時間

Isd:短延時整定值                  ti:短路瞬時動作時間

li:短延時動作時間整定值           I△n:實際剩余電流值

Uov:短路瞬時整定值

Uov:過電壓整定值

Tov:過電壓保護時間整定值

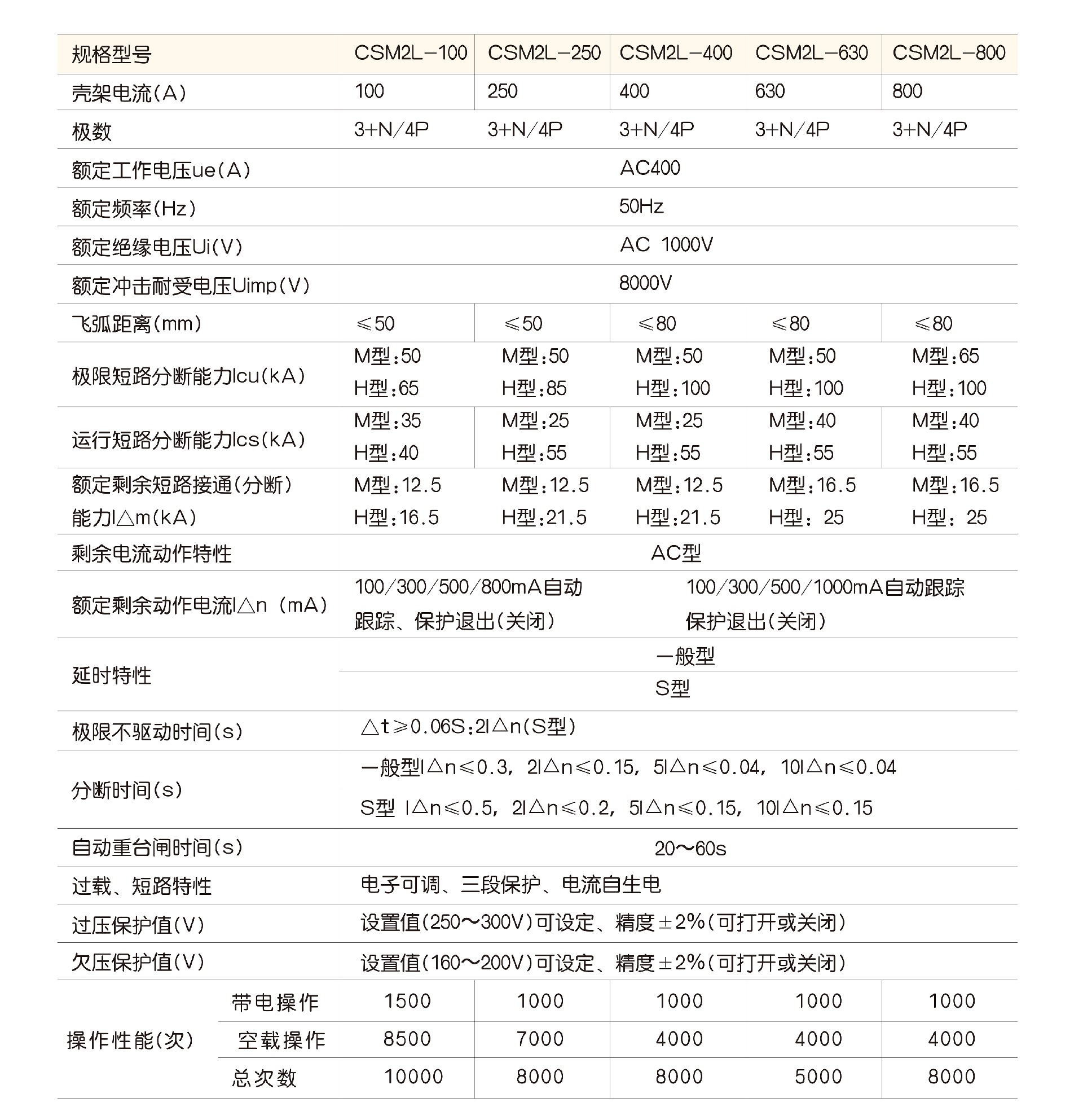

功能選型表

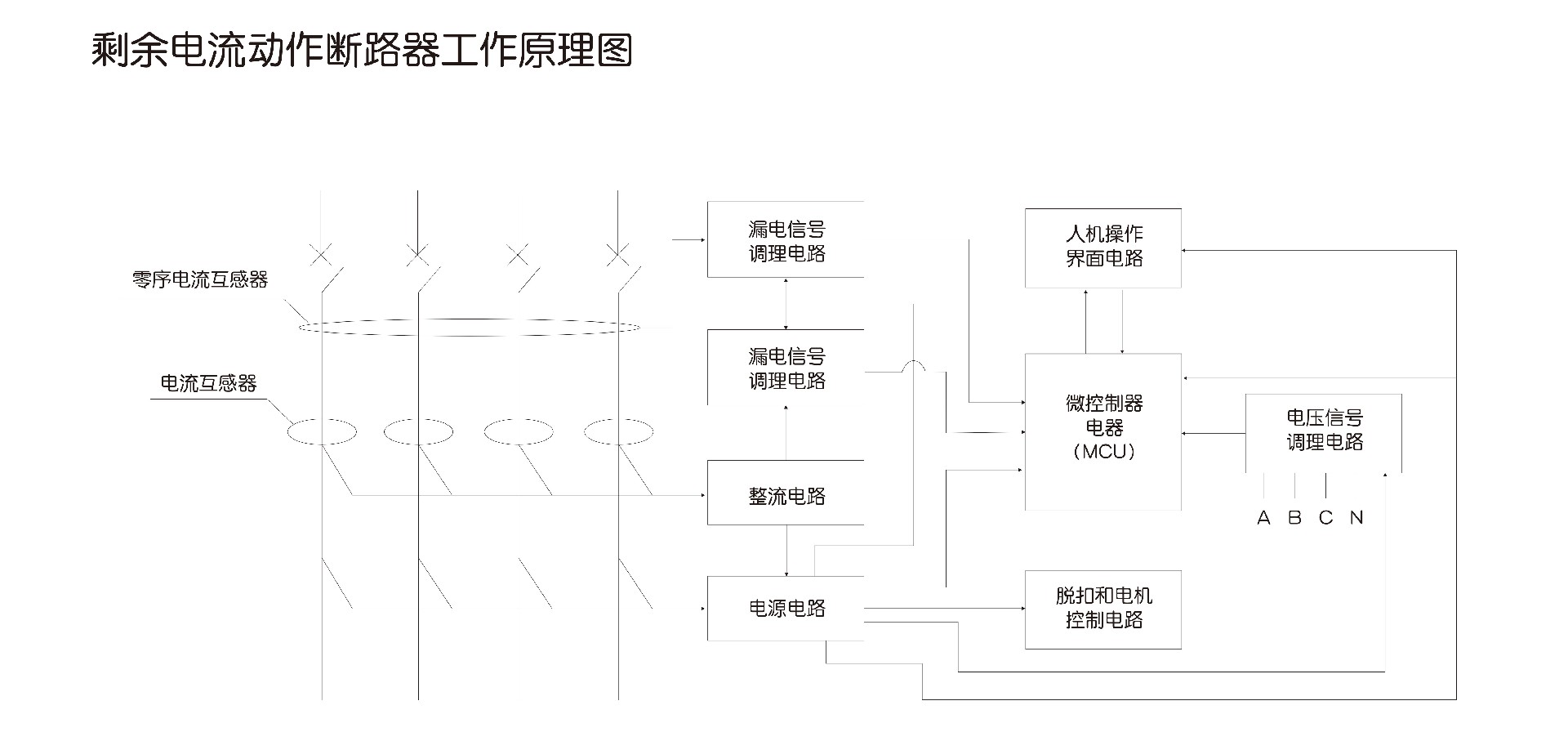

剩余電流動作斷路器工作原理

檢測

?采用零序電流互感器、電流互感器和電壓互感器分別檢測漏電電流、負載電流和電源電壓的實時變化情況。

測量比較

?通過微控制器MCU,計算和判斷漏電電流負載電流電源電壓值是否超過跳閘限值。

跳閘和自動重合閘

?當負載電流、漏電電流或電源電壓值超過跳閘限值時，微控制器MCU命令磁通變換器脫扣。同時根據不同的故障類型執行自動重臺閘功能。

剩余電流自動定檔保護功能

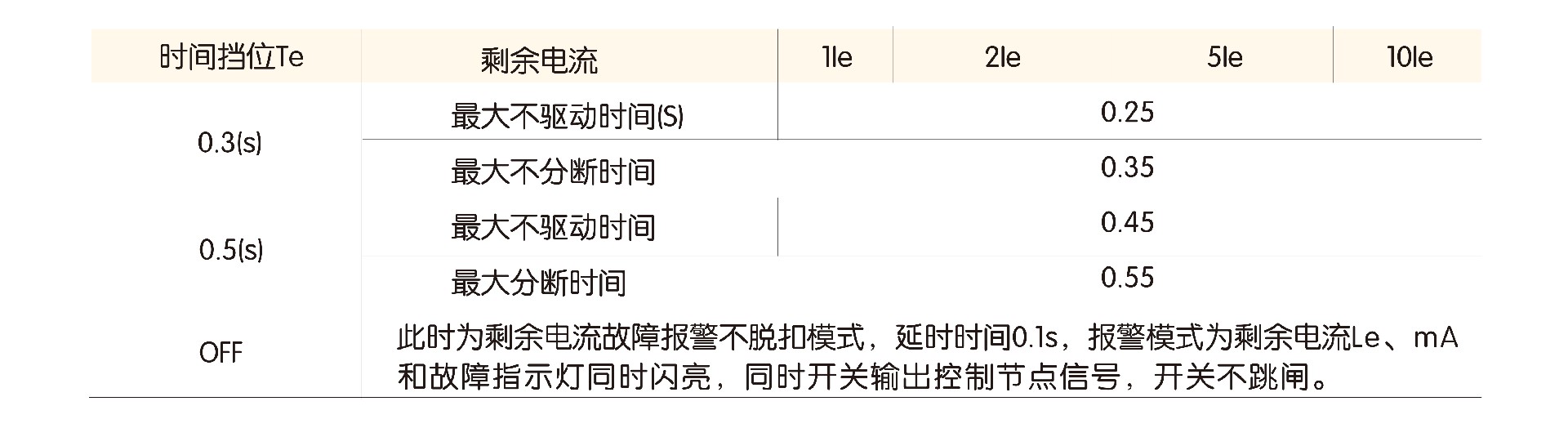

當實時漏電電流值大于等于設定漏電電流值的75%時動作；

當實時漏電電流值小于設定漏電電流值的50%時不動作。

剩余電流自動跟蹤功能

能根據季節和天氣的變化引起線路剩余電流變化而自動確定適當?shù)膭幼髦禉n位的特點。

自動踉蹤換擋條件:（Auto指示燈恒亮，剩余電流檔對應指示燈恒亮）

下調檔位：在線剩余電流小于0.5I△n-1,且持續2分鐘。

上調檔位：在線剩余電流大于0.5I△n，且持續1分鐘。

說明：I△n為當前剩余動作電流檔位，I△n-1為當前剩余動作電流檔位前面一級襠位。

在自動跟蹤定檔工作方式下，上電斷路器當前剩余動作電流檔工作在**檔。當滿足換擋下調檔位 條件時，且持續2分鐘，則檔位自動下調一檔，當在本檔位滿足檔位上調條件時，且持續1分鐘，則 檔位自動上調一檔。

在某一檔位下當前剩余電流大于1I△n,產品延時后動作，動作后如果進入自動重臺閘后，檔位上調 到動作前上一檔位。（功能可打開或關閉）

突變剩余電流

突變剩余電流是以兩秒內的剩余電流的平均值為基礎I∑n;

實時剩余電流超出部分為突變剩余電流:I△=I△n-I∑n。（I△n為實時剰余電流，I∑n為2秒內剩余電

流動作的平均值h

突變剩余電流動作值：大于0.9IA;

突變剩余電流不動作值：小于0.5IA;

突變剩余電流動作時間與常規剩余電流動作時間相同。（功能可打開或關閉）

特種波形功能

特種波形剩余電流動作值：≤50mA

分?jǐn)鄷r間：≤0.15s種波形剩余電流的動作特性與原剩余電流電流的相位、大小無關。

中性線保護功能

四極N相整定及保護與A、B、C三相，特性相同(如有需要N相保護），用戶也可以選用0.5ln保護方 式、中線保護功能只用在N相與A、B、C三相，同時開合的4P斷路器
