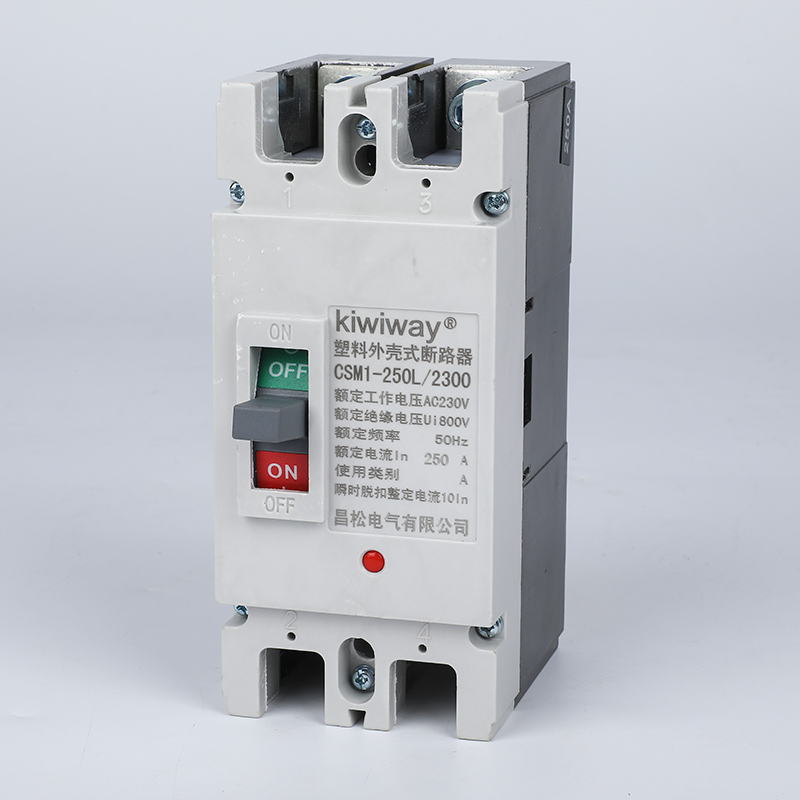

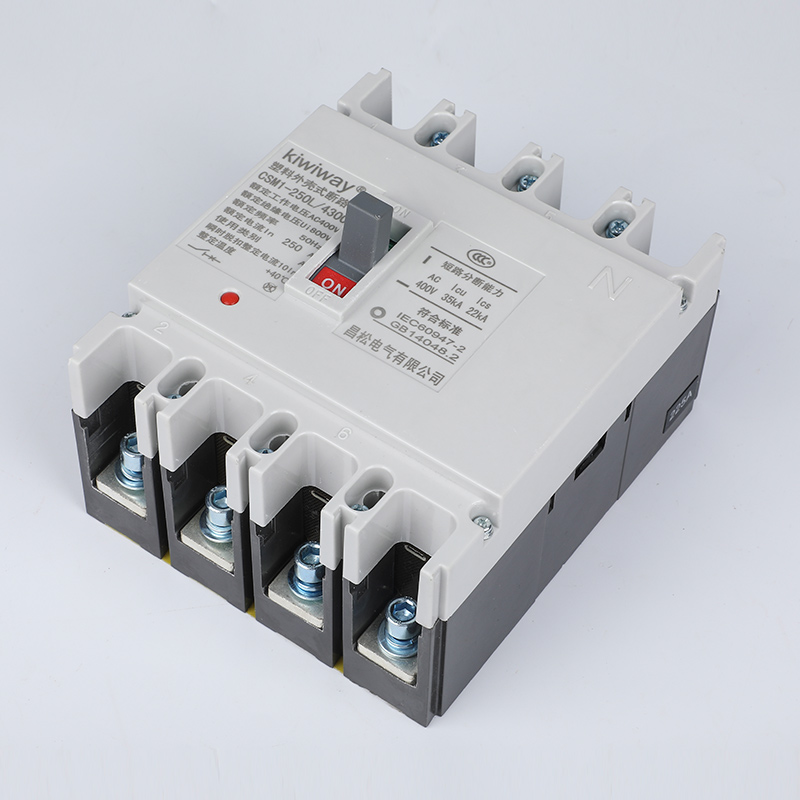

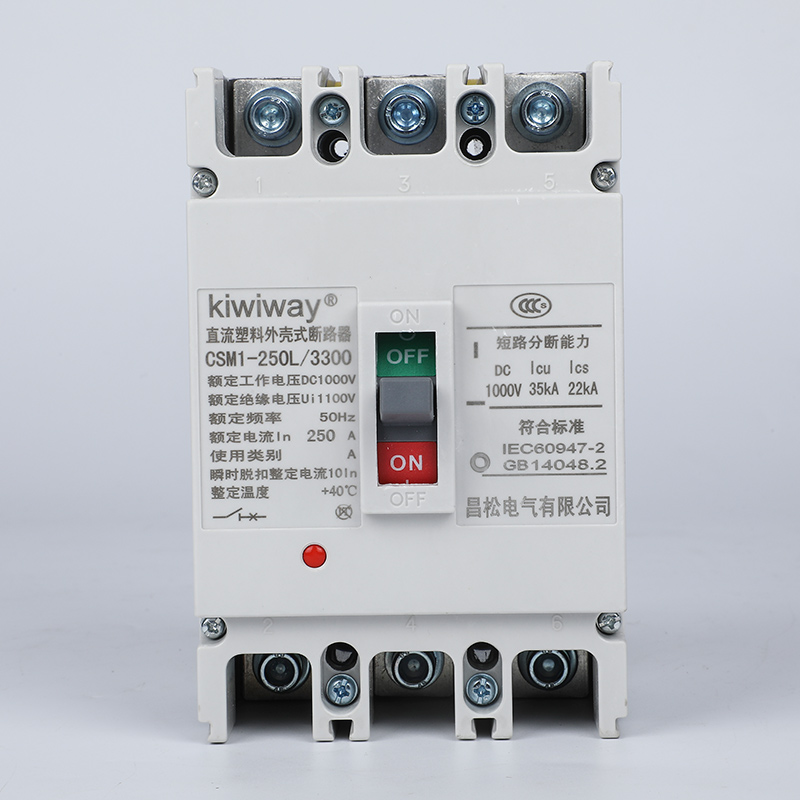

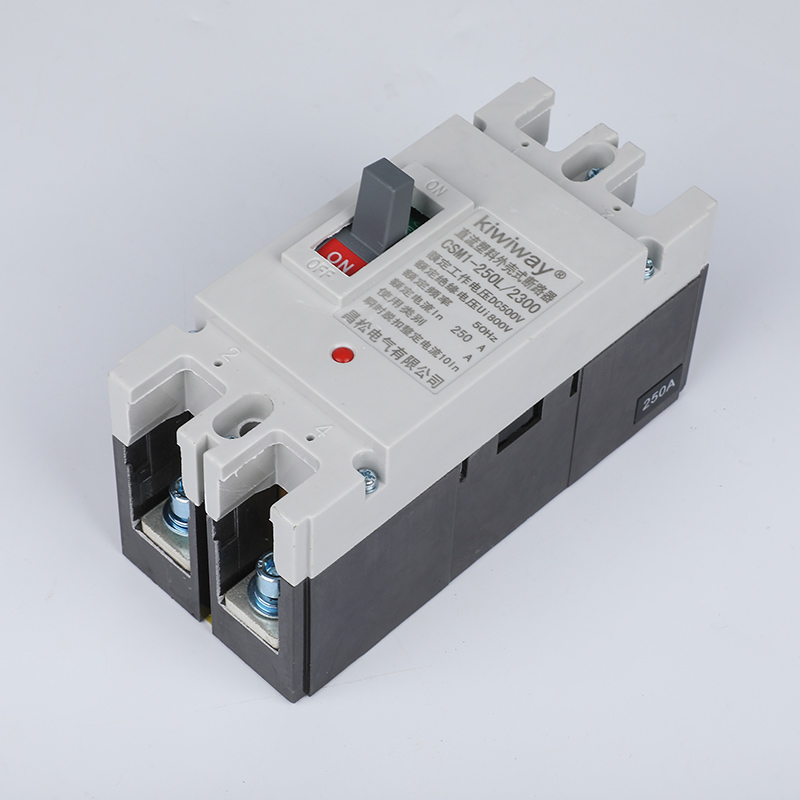

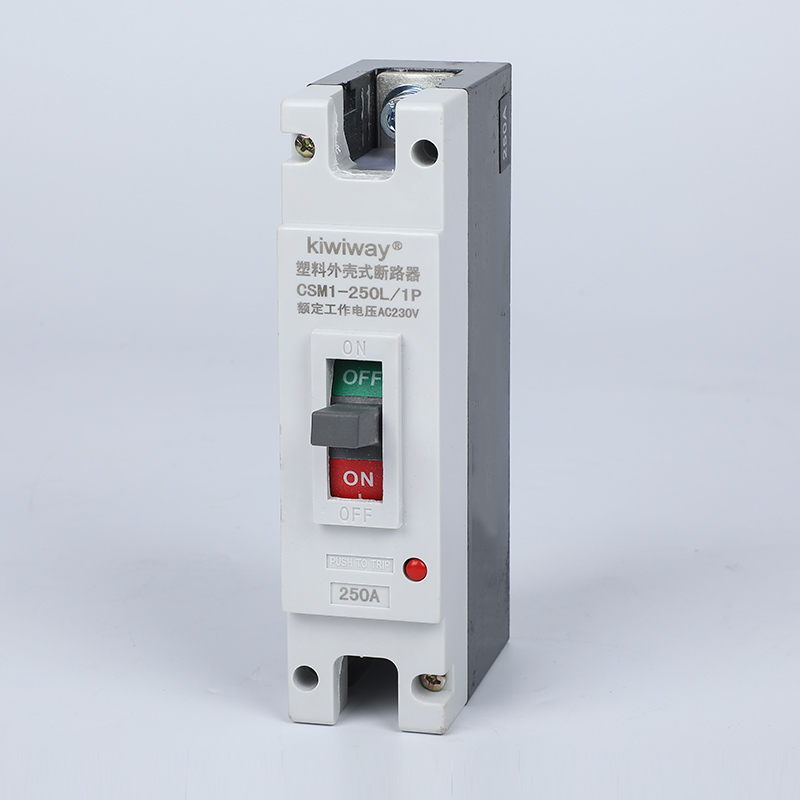

CSM1系列塑料外殼式斷路器

CSM1系列塑料外殼是斷路器（以下簡稱斷路器）是本公司采用國際先進設計制造技術研制開發的新型斷路器 之一，額定絕緣電壓為800V（CSM1-63為500V）適用于交流50HZ, 額定工作電壓690V及以下，（CSM1-63為400V）額定工作電流10A至2000A的電路中作不頻繁轉換及電動機不頻繁起動之用，斷路器具有過載短路和欠電壓保護裝置能保護線路和電源設備不受損壞。

    斷路器按照其額定極限短路分段能力的高低，分為C型（低分?jǐn)嘈停㎜型（標準型）M型（較高分?jǐn)嘈停型（高分?jǐn)嘈停┧念悾辉摂嗦菲骶哂畜w積小、分?jǐn)喔摺w弧短（部分規格零飛弧）、抗振動等特點、更是陸地及船舶使用的理想產品。
本斷路器可垂直安裝(即豎裝),亦可水平安裝（即橫裝）。

本斷路器產品執行下列標準 ：
IEC60947-1及GB/T14048.1總則
IEC60947-2及GB/T14048.1低壓電路器
IEC60947-4及GB/T14048.4接觸器和電動機起動器
IEC60947-5及GB/T14048.5機電式控制電路電器

技術參數

海拔高度2000m及以下；

周圍介質溫度不高于+40℃(對船用產品為+45℃)和不低于-5℃；

能耐受潮濕空氣的影響

能耐受鹽霧、油霧的影響；

能耐受霉菌的影響；

**傾斜度為±22.5° ;

在受到船舶正常振動時能可靠工作；

在受到地震情況下(4g)能可靠工作

在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方;

在沒有雨雪侵襲的地方。

產品分類

按產品極數分為二極(100A、160A、225A)、三極與四極。四極產品中中性極(N極)的型式分四種; A型：N極不安裝過電流脫扣器，且N極始終接通，F(xiàn)-9其它三極一起合分；

B型：N極不安裝過電流脫扣器，且N極與其它三極一起合分；（N極先合后分)；

C型：N極安裝過電流脫扣器，且N極與其它三極一起合分；（N極先合后分)；

D型：N極安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分。

按額定電流(A)分：

CSM1-63為(6)、10、16、20、25、32、40、50、63A九級(6A規格無過載保護）

CSM1-100 為(10)、16、20、25、32、40、50、63、80、100A十級；

CSM1-160 為 100、125、140、160 四級;

CSM1-225為 100、125、140、160、180、200、225A七級：

CSM1-40?為225、250、315、350、400A五級：

CSM1-630為400、500、630A三級：

CSM1-800為630、700、800A三級。

CSM1-1250為800、 1000, 1250A。

CSM1-1600為 1000、1250、1600A。

CSM1-2000為 1600、1800、2000A。

按接線方式分為板前接線、板后接線、插入式三種。

按過電流脫扣器型式分熱動(復式)型、電磁(瞬時)型兩種。

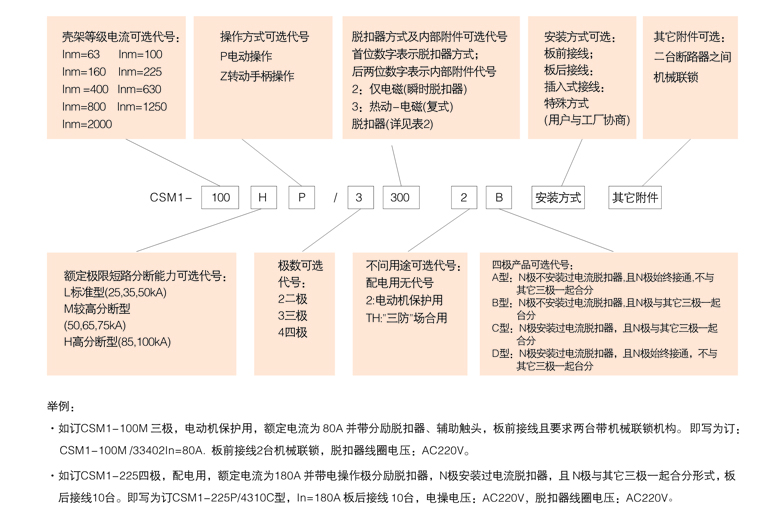

CSM1 快速選用表

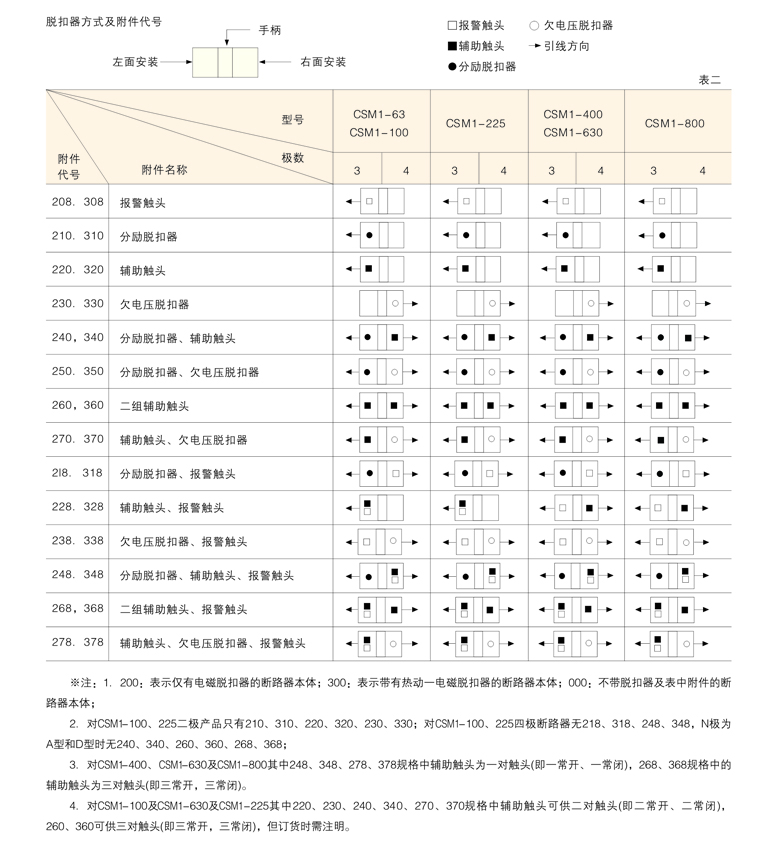

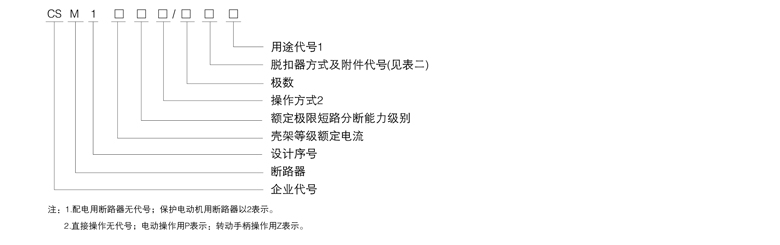

脫扣器方式及附件代號

技術性能指標

連接導線的截面積與相適應的而定電流

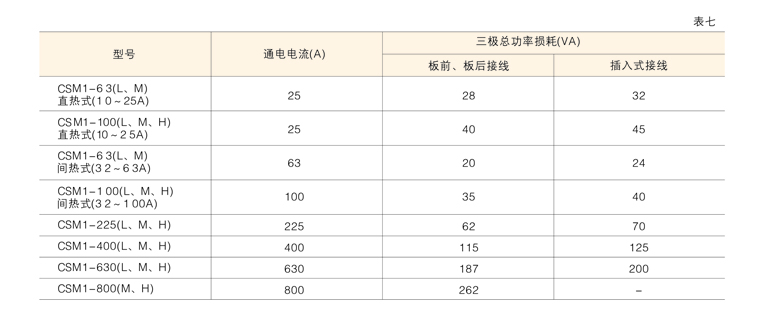

功率損耗

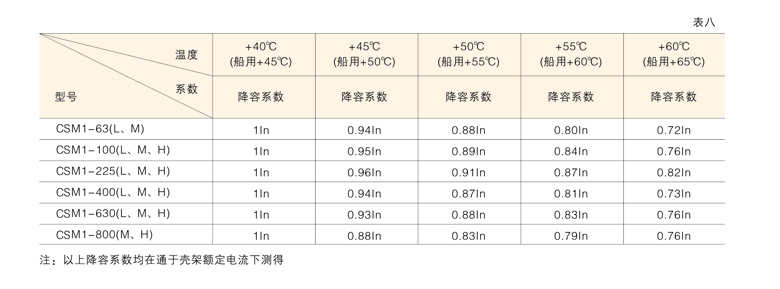

環境溫度變化降容系數

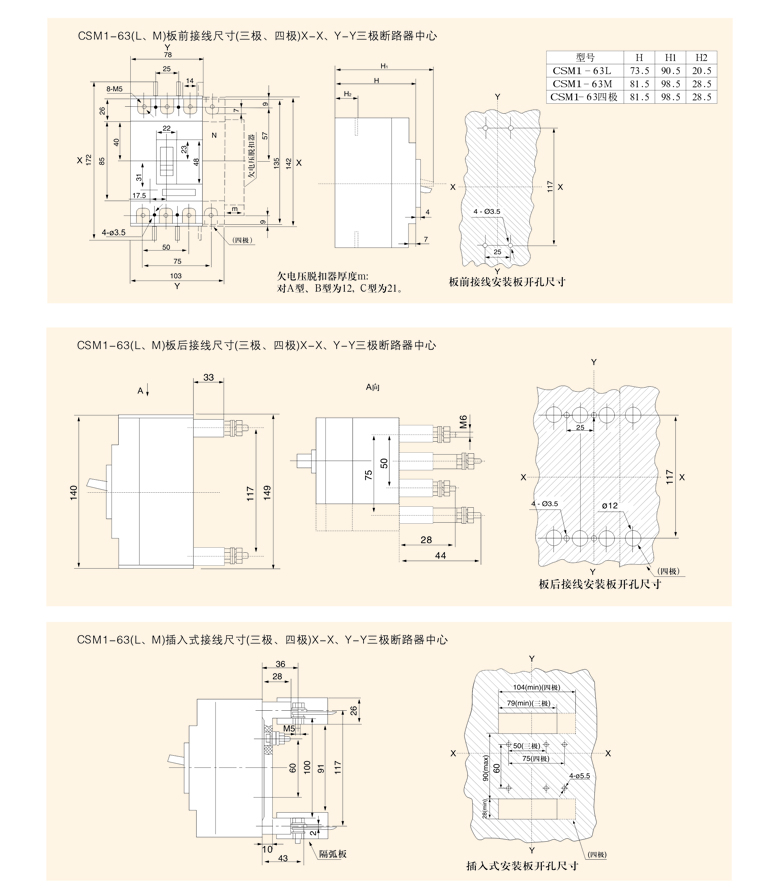

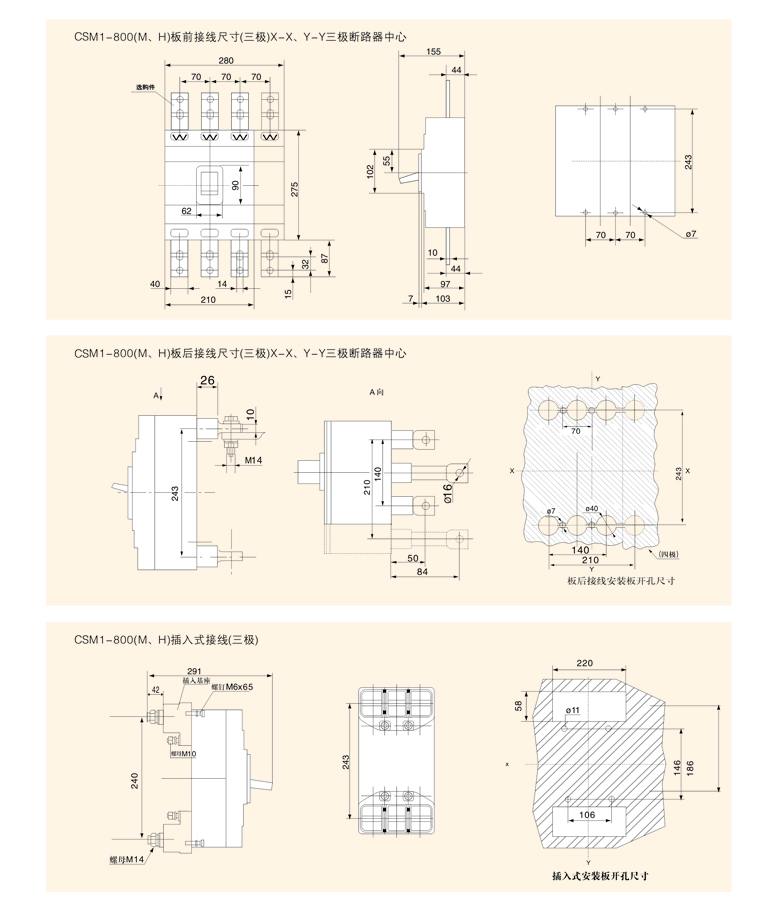

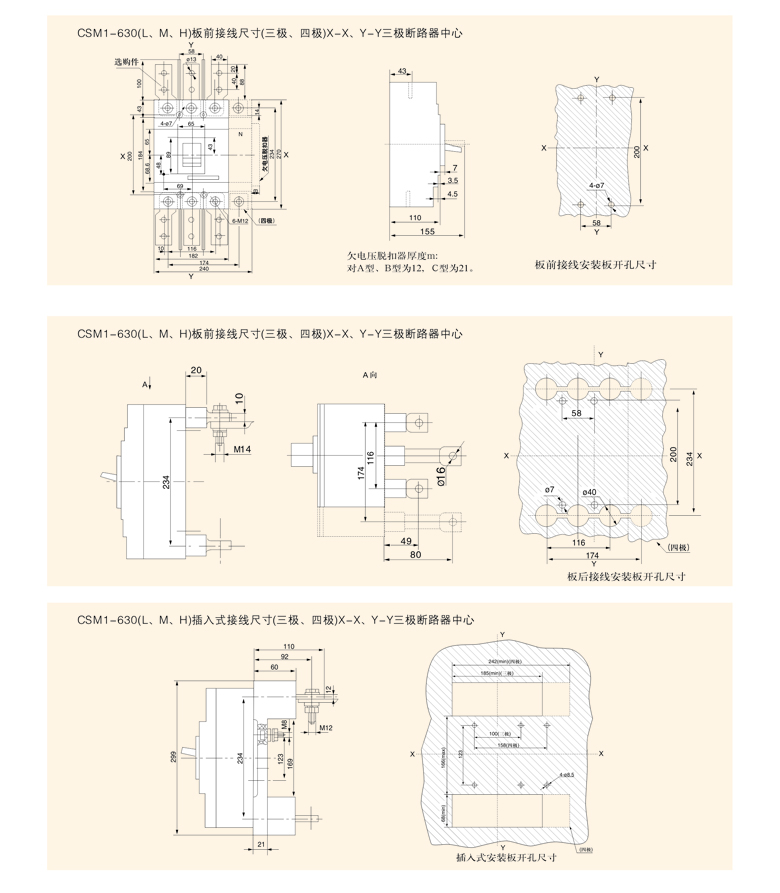

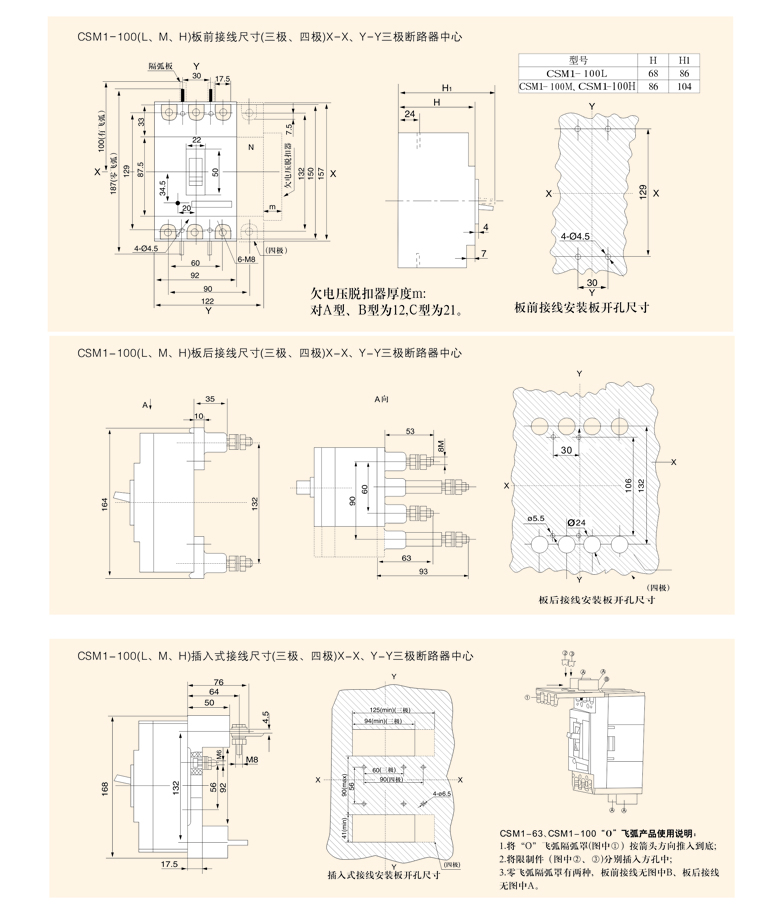

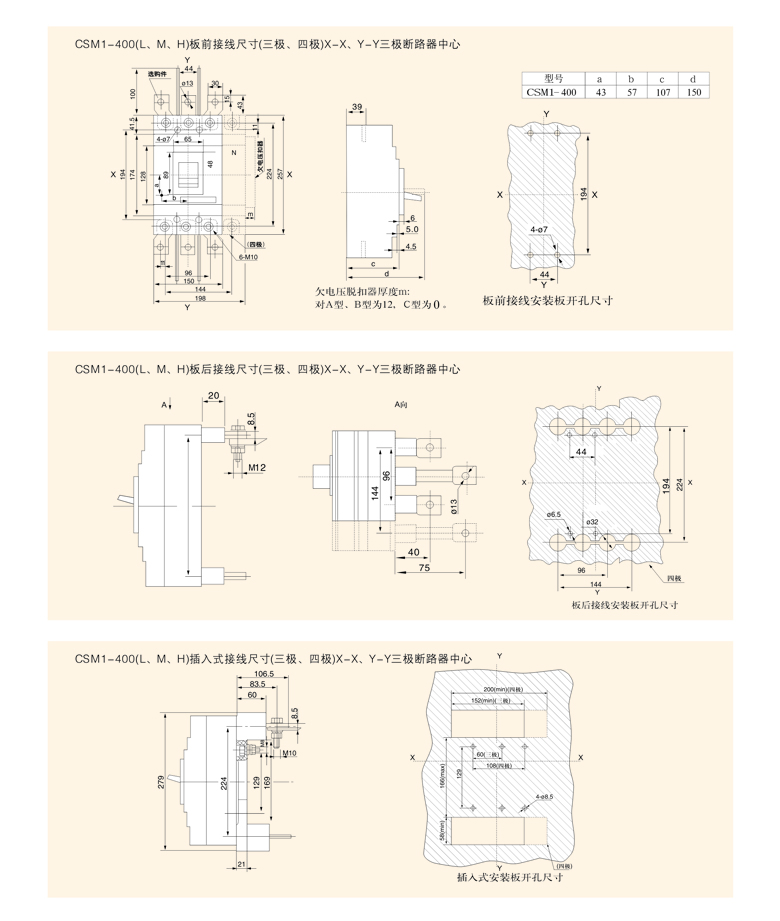

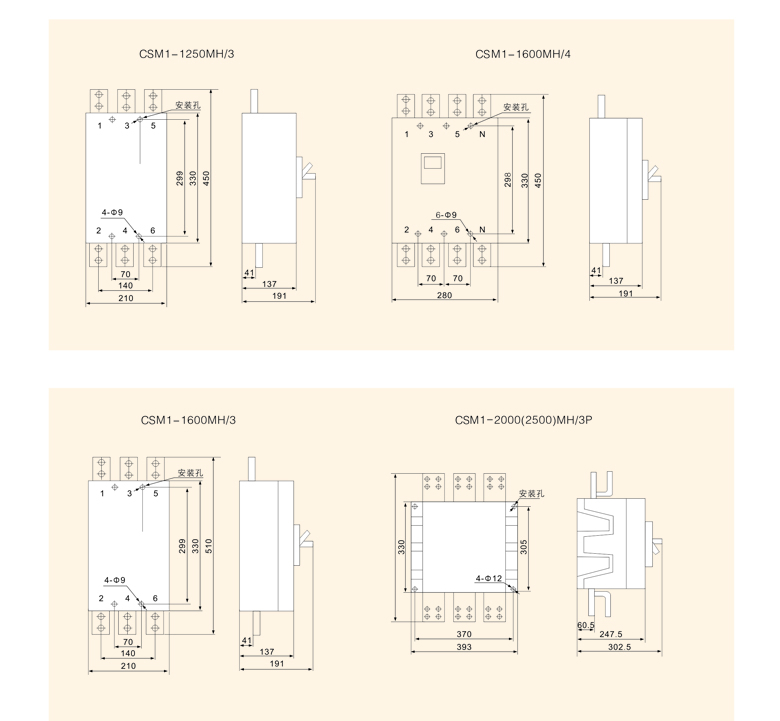

外形尺寸安裝
