光伏電站中匯流箱回路數的挑選
2022-02-22

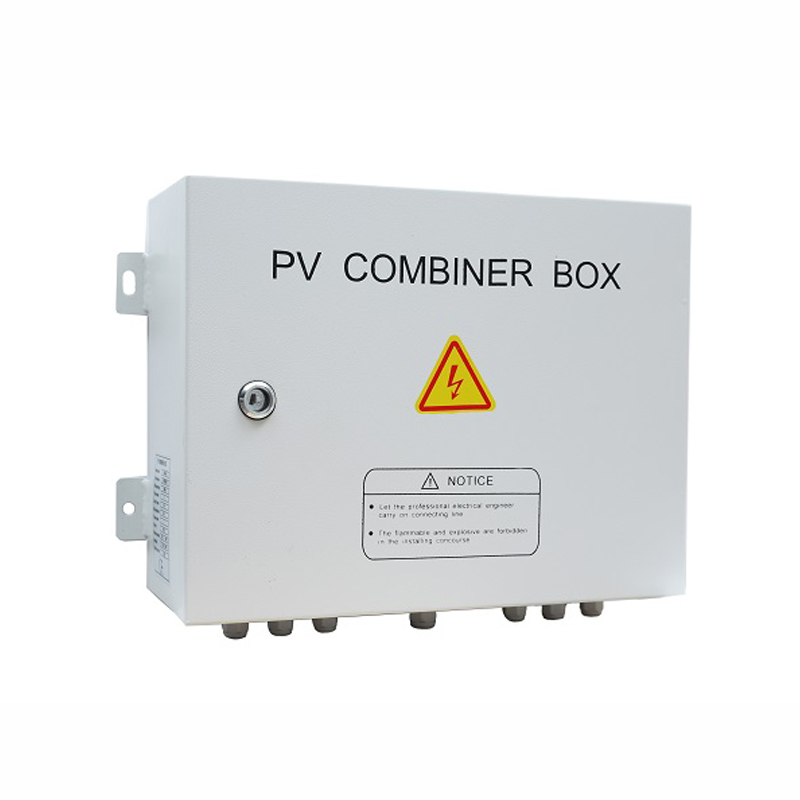

光伏電站慣用選用兩級匯流的方法：光伏組串經匯流箱的一次匯流后，再匯流至直流配電柜（或逆變器內直流側）。
不同的項目其匯流箱的回路數挑選不同，大型光伏電站列陣設計計劃干流挑選16回路匯流箱。上述計劃現在大量應用于國內各類地勢、地貌、氣候條件的光伏電站。短少對回路數的比照剖析。本文將選用如下模型在理論狀態（天然地勢為零度）、實地狀態（其相關設計值為某山地光伏電站的實踐工程值）進行剖析比照：
單位MWp光伏陣列。光伏陣列所在緯度：23°；光伏組件為60片多晶硅250W組件，其間Vmppt＝30.7V，Imppt＝8.15A；組串數選用22，組串并聯數182回；組件至匯流箱電纜選用1×4mm22；匯流箱選用8、16回路匯流箱，對應數量取24、12臺，匯流箱出線電纜截面相應選用1×35mm22、1×70mm22。
在剖析中為簡化模型，本文取光伏組件為抱負電流源，即電壓恒定，電流隨環境參數改變。
在查閱相應參數基礎上及選用經典理論公式核算后，結論如下：
1）理論狀態下，選用何種匯流箱，當核算口徑一致時，其理論損耗與匯流箱的挑選差異不大，考慮到電纜參數與實踐差異，可認為其理論損耗在各種狀態下一致。
2）實地狀態下，電纜的連接長度在雜亂地勢條件下大幅添加，因此，比較于理論狀態下，電纜損耗大幅添加，一起。由于多回路匯流箱的敷設范圍大，多回路匯流箱電纜損耗顯著大于回路的電纜損耗。
