直流匯流箱與直流配電柜選型
2022-02-22

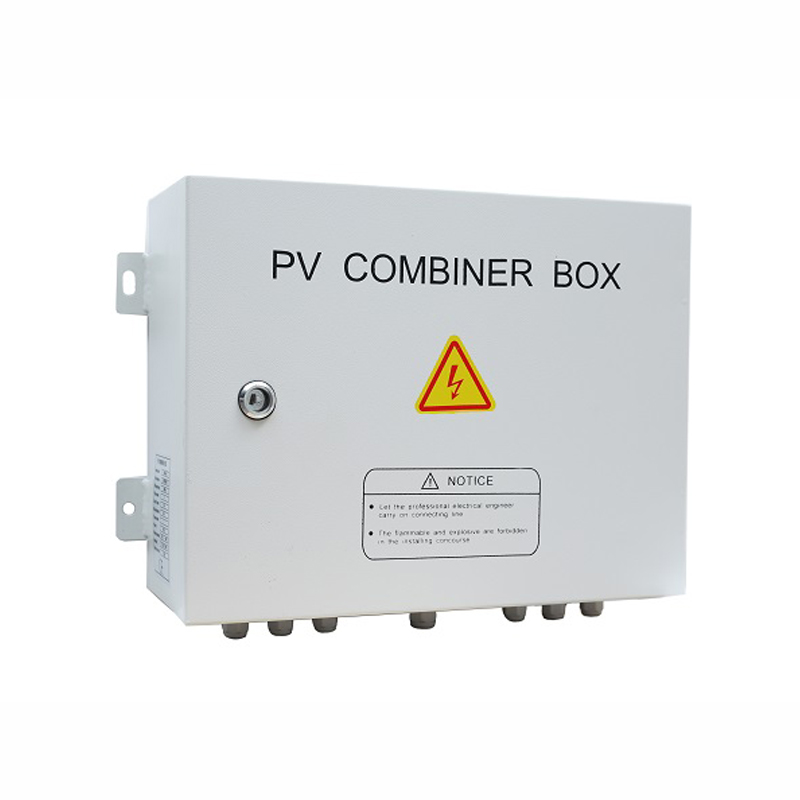

直流匯流箱和直流配電柜基本都是由逆變器 出產廠家或專業廠家出產并供給成型產品。 選用時首要根據光伏方陣的輸出路數、**作業電流和**輸出功率等參數以及體系需求配備，當沒有成型產品或制品不符合體系要求時，還可以根據實踐需求自己規劃制造。無論是挑選制品仍是自已規劃制造，對直流匯流箱首要技術參數和功用要求如下。
(1)機箱的防護等級抵達IP65,要具有防水、防灰、防銹、防曬、防鹽霧等功用，滿意室外設備運用的要求。
(2) 可一起接入4~24路的電池組串，每路電池組串的**容許輸入電流不小于20A。
(3) 接入的每路電池組串的**開路電壓可抵達1000V。
(4) 每路電池組串的正負極都配有光伏專用熔斷器，呈現缺點時對組件串進行保護，熔斷器配有配套的底座，便利修補人員檢修，有用保護修補人員的人身安全。
(5) 直流輸入端要配備輸入直流斷路器、直流輸出端要配備直流輸出斷路器。
(6) 選用專用光伏高壓防雷器對匯流后的母線正極地、負極進行對地保護，繼續作業電壓(Uc) 要抵達DC 1000V。
(7)關于智能型直流匯流箱，內部裝有匯流檢測模塊，能監測每路電池組串輸入的電流、匯總輸出的電壓、箱體內的溫度、防雷器狀況、斷路器狀況等。
(8) 智能型直流匯流箱還具有RS485/MODBUS-RTU等數據通信串口。
(9)組件串列回路數、各種功用單元模塊可根據客戶需求靈敏配備。
直流配電柜的規劃制造也可以參看上述要求進行。表5-1和表5-2分別是某品牌直流匯流箱和直流配電柜的標準參數表。供選型時參看
